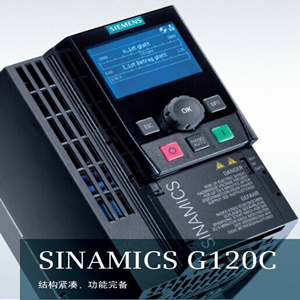

SINAMICS G120C緊湊型變頻器，在許多方面為同類變頻器的設計樹立了典范。包括它緊湊的尺寸，便捷的快速調試，簡單的面板操作，方便友好的維護以及豐富的集成功能都將成為新的標準。
SINAMICS G120C是專門為滿足OEM用戶對于高性價比和節省空間的要求而設計的變頻器，同時它還具有操作簡單和功能豐富的特點。這個系列的變頻器與同類相比相同的功率具有更小的尺寸，并且它安裝快速，調試簡便，以及它友好的用戶接線方式和簡單的調試工具都使它與眾不同。集成眾多功能：安全功能（STO,可通過端子或PROFIsafe激活），多種可選的通用的現場總線接口，以及用于參數拷貝的存儲卡槽。
SINAMICS G120C 變頻器包含三個不同的尺寸功率范圍從0.55kW到18.5kW。為了提高能效，變頻器集成了矢量控制實現能量的優化利用并自動降低了磁通。該系列的變頻器是全集成自動化的組成部分，并且可選PROFIBUS, Modbus RTU,CAN以及USS 等通訊接口。操作控制和調試可以快速簡單地采用PC機通過USB接口，或者采用BOP-2（基本操作面板）或IOP（智能操作面板）來實現。
SINAMICS家族的新成員
SINAMICS G120C隸屬于功率完備和功能集成的SINAMICS驅動家族- -它是面向未來的創新驅動的首選。SINAMICS驅動家族為每個應用提供最佳的驅動解決方案。理所當然，所有的變頻器都能夠進行組態，參數設置，調試并可以按照通常的方式運行。
SINAMICS驅動家族具有一系列的優點：
標準的操作控制和功能， 使它們具有相同的軟硬件平臺
覆蓋了低壓和中壓的電壓范圍
所有變頻采用相同的工程工具
——SIZER用于工程設計
——STARTER用于參數設置和調試
高度的靈活性和組合性
相同的選件
最小化的培訓費用
|
機械設計 |
|
■ 緊湊 |
|
■ 安裝維護簡單 |
|
■ 可并排緊密安裝不降容 |
|
■ 可插拔的接線端子 |
|
電氣設計 |
|
■ 內置制動單元 |
|
■ STO安全功能 |
|
■ IOP, BOP-2和USB接口 |
|
■ 集成存儲卡(SD)卡槽 |
|
■ 帶電氣隔離的輸入 |
|
通訊功能 |
|
■ DP, CAN, USS, Modbus RTU |
|
■ 可完全集成于全集成的自動化（TIA） |
|
G120C的特性 |
您的受益 |
|
|---|---|---|
|
結構緊湊 |
||
|
■ 可并排緊密安裝不降容 ■ 更高的功率密度，更小的尺寸 ■ 更簡便的安裝，更小的安裝空間 |
■ 需要的空間更小 ■ 可以安裝在更小的柜體內，可以更接近現場安裝 |
|
操作友好 |
||
|
■ 優化的參數組 ■ 優化的調試 ■ 簡化的操作說明《入門指南》 ■ 可采用BOP-2和IOP操作面板 ■ 集成USB接口 |
■ 簡單快速的軟件參數設定 ■ 運行和調試操作更簡單 ■ 充分利用已有的SINAMICS知識，降低培訓費用 ■ 維修更加簡單友好 |
|
簡便的安裝和維護 |
||
|
■ 可插拔的接線端子 ■ 可通過BOP-2 和 IOP操作面板以及SD卡進行參數拷貝 ■ G120C可通過TIA遠程調試 ■ 變頻器和電機運行時間計數器 |
■ 快速的機械安裝 ■ 直觀的系列調試 ■ 可集成于自動化環境 ■ 維護更簡單 |
|
先進的技術功能 |
||
|
■ 高能效，無傳感器的矢量控制 ■ 通過V/f ECO功能自動降低磁通 ■ 集成電能計算器 ■ 集成STO安全功能 ■ 集成的通訊接口(DP, CAN, USS, Modbus RTU) |
■ 更高的控制精度和質量 ■ 電機控制的能效更高 ■ 可計算節省的電能 ■ 擁有安全功能無需額外的成本 ■ 可以連接到所有的通用的總線系統中 |
|
穩定可靠 |
||
|
■ 采用了可用于重載的元器件， ■ 所有電路板都帶涂層 ■ 運行環境溫度可達60°C |
■ 可在惡劣的工業環境下無故障運行 ■ 更長的使用壽命 |
|
電壓/頻率 |
三相，380 – 480V －20%+ 10% ，50/60 Hz +/–5 % |
|
功率范圍控制類型 |
0.55 - 18.5kW /0.7-24Hp |
|
過載能力 |
對于I HO-out： 2.0×I HO-out 過載3秒，1.5×I HO-out過載57 秒/300秒周期 對于I HO-out： 1.6×I HO-out 過載3秒，1.1×I HO-out過載57 秒/300秒周期 |
|
防護等級 |
IP20/UL open type |
|
環境溫度 |
0°到40 °C不降容/到60 °C 可降容運行 |
|
EMC |
加裝EMC濾波器符合IEC 61800-3，2類 標準 |
|
電機電纜長度 |
屏蔽電纜50米/非屏蔽電纜100米 |
|
符合的標準 |
CE, UL |
|
輸入/輸出信號 |
6個數字量輸入，2個數字量輸出1個模擬量輸入，1個模擬量輸出 |
|
安全功能 |
安全轉矩截止(STO) |
|
控制方式 |
矢量控制，V/f，V/f ECO |
|
能量管理 |
節能計算器，能量消耗計算器，自動降低磁通 |
|
功能 |
固定頻率/速度設定點，2/3線控制，PID控制器，電機抱閘控制 |
|
制動 |
內置制動單元 |
選型訂貨數據
|
制動電阻 |
||
|
FS A |
0.55–1.5 kW |
6SL3201-0BE14-3AA0 |
|
FS A |
2.2–4.0 kW |
6SL3201-0BE21-0AA0 |
|
FS B |
5.5–7.5 kW |
6SL3201-0BE21-8AA0 |
|
FS C |
11–18.5 kW |
6SL3201-0BE23-8AA0 |
|
進線電抗器 |
||
|
FS A |
0.55–2.2 kW |
6SL3203-0CE13-2AA0 |
|
FS A |
2.2–4 kW |
6SL3203-0CE21-0AA0 |
|
FS B |
4–5.5 kW |
6SL3203-0CE21-8AA0 |
|
FS C |
5.5–18.5 kW |
6SL3203-0CE23-8AA0 |
